超同步伺服控制系统丨多线切割方案

更新时间：2026-08-14 点击次数：12

　　方案优势

　　节省空间

　　MBS驱动器采用共直流母线连接安装方式，其次外接电源模块可在节省UPS的情况下代替开关电源对外围24/12V设备供电，大大节省安装空间。

　　保证效率

　　切割速度可达到2400m/min线速度，采用EtherCAT通讯方式高速总线控制，精准实现多轴联动，运行稳定保证了其效率。

　　精度控制

　　高速运行下，摆杆角度在加减速过程中保持1度以内，稳定匀速后在0.07度以内。内置扭矩分配，张力控制功能，运行过程张力波动±0.1N。

　　共直流母线方案配合ECM模组电容，大大节省设备运行能量消耗。

　　断电保护

　　使用ECM模组电容和DC/DC电源模块，保证设备在各种状态断电停机不断线。

　　伺服系统方案

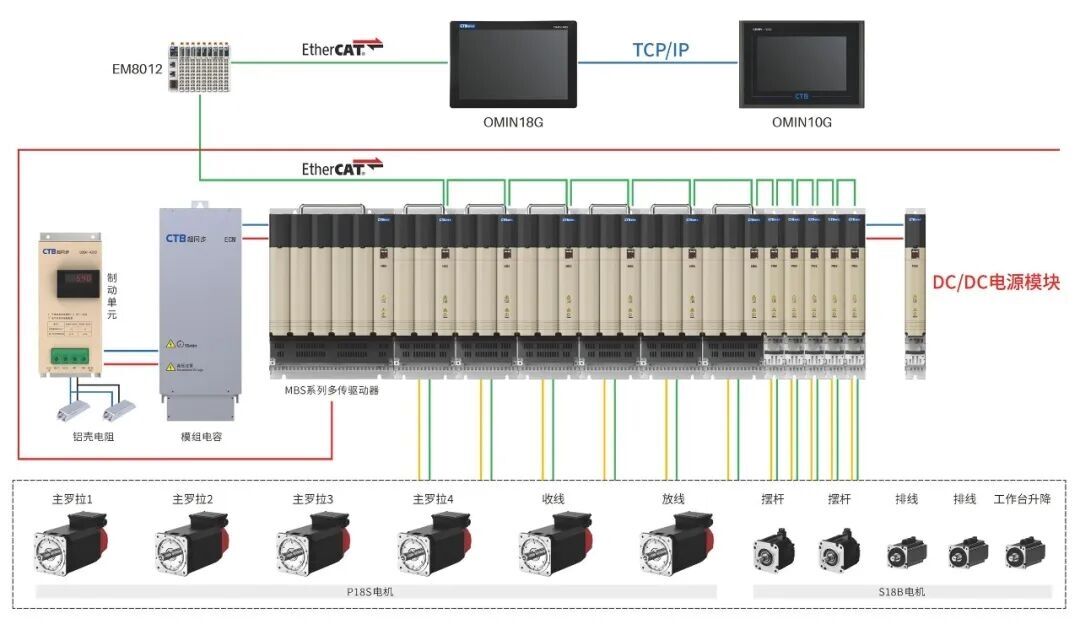

　　多线切割机方案—四主轴(共直流)

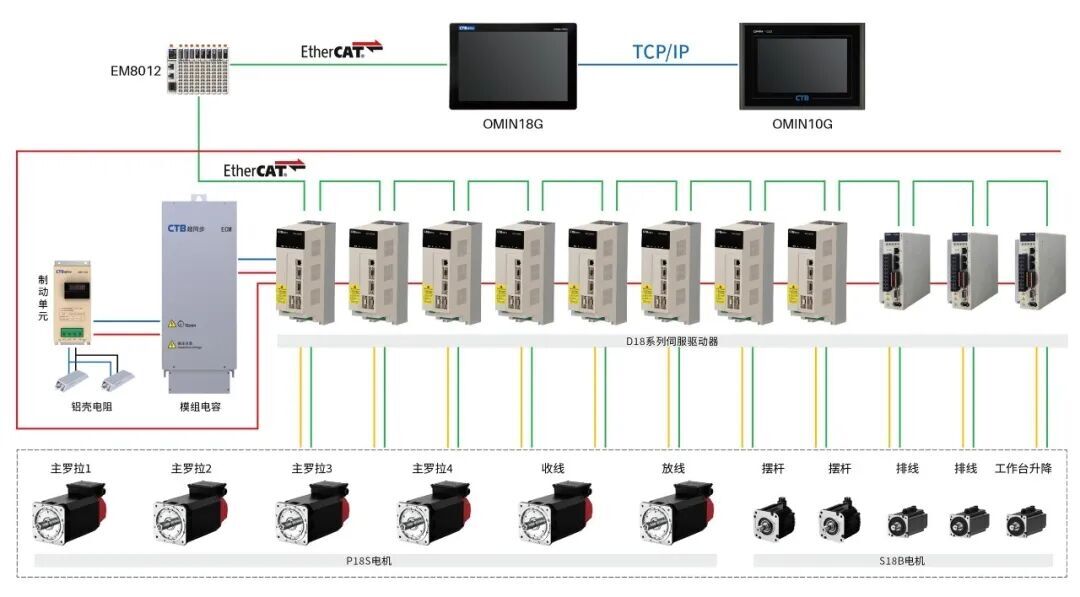

多线切割机方案—四主轴

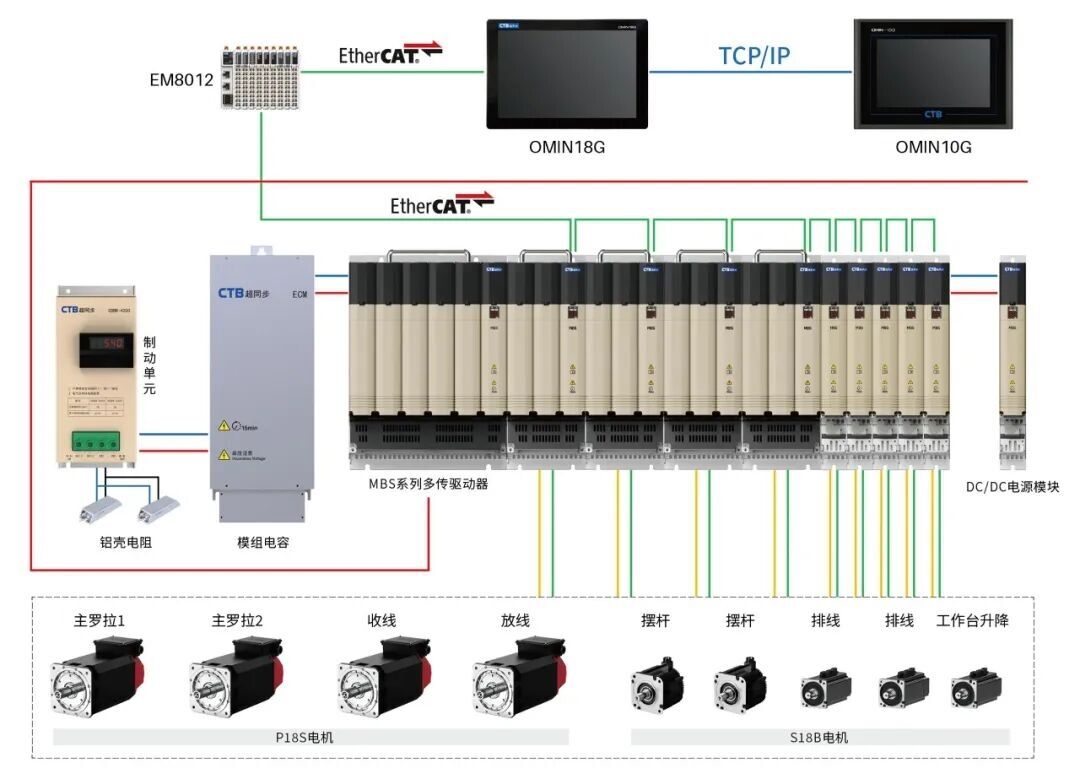

多线切割机方案—双主轴(共直流)

多线切割机方案—双主轴

行业实际应用
